Jako dostawca wymiennych wymienników ciepła, rozumiem, że każdy klient ma unikalne wymagania, jeśli chodzi o rozwiązania przenoszenia ciepła. Wyjmowane wymienniki ciepła płyty oferują wysoki stopień elastyczności i dostosowywania, co pozwala na dostosowanie ich do określonych zastosowań w różnych branżach. W tym poście na blogu zbadam kluczowe opcje dostosowywania dostępnych dla wymiennych wymienników ciepła płyt, pomagając zrozumieć, w jaki sposób te opcje mogą zoptymalizować twoje procesy transferu ciepła.
Projektowanie i materiał płyty
Sercem płytowego wymiennika ciepła są jego płyty, a projekt i materiał tych płyt odgrywają kluczową rolę w określaniu wydajności wymiennika.
Wzory płyt
Płytki są dostępne w różnych wzorach, z których każdy zaprojektował w celu zwiększenia wydajności przenoszenia ciepła i charakterystyki przepływu płynu. Wzory szewron są jednymi z najczęstszych, co zapewnia dobrą równowagę między przenoszeniem ciepła a spadkiem ciśnienia. Kąt wzoru szewronu można dostosować; Polejący kąt generalnie powoduje wyższe współczynniki transferu ciepła, ale także wyższe spadki ciśnienia. W przypadku zastosowań, w których niższy spadek ciśnienia ma kluczowe znaczenie, można wybrać płytszy kąt szewronu. Niektóre płyty mają również wyspecjalizowane wzorce dla określonych zastosowań, takie jak wzorce falistej lub jodełka, które mogą dodatkowo zwiększyć turbulencje i przenoszenie ciepła w niektórych płynach lub warunkach przepływu.
Materiały płytowe
Wybór materiału płytowego zależy od właściwości przetwarzanych płynów, w tym ich korozji, temperatury i ciśnienia. Stal nierdzewna jest popularnym wyborem ze względu na doskonałą odporność na korozję, trwałość i stosunkowo niski koszt. Jest odpowiedni do szerokiej gamy zastosowań, od ogrzewania wody po przetwarzanie żywności i napojów. Płyty tytanowe są stosowane w środowiskach o wysoce żrące, na przykład w przemyśle chemicznym i morskim, gdzie mogą wytrzymać agresywne chemikalia i słoną wodę. Inne materiały, takie jak stopy niklu lub grafit, mogą być wybierane do wyspecjalizowanych zastosowań, które wymagają odporności na ekstremalne temperatury lub określone związki chemiczne.
Wybór uszczelki
Uszczelki są używane do uszczelnienia płyt w wymiennym wymienniku ciepła płytki, zapobiegając wyciekom płynu między kanałami. Wybór uszczelek ma kluczowe znaczenie, ponieważ muszą być kompatybilne z przetwarzanymi płynami i warunkami pracy.
Materiały uszczelki
Dostępnych jest kilka materiałów uszczelki, każdy z własnym zestawem nieruchomości. Uszczelki EPDM (monomer diene etylenowego) są powszechnie stosowane ze względu na ich dobrą odporność na wodę, parę i wiele chemikaliów. Są one odpowiednie do szerokiego zakresu temperatur i ciśnień i są często stosowane w zastosowaniach HVAC i przemysłowej wody. Gumowe uszczelki gumowe nitryn oferują doskonałą odporność na oleje i paliwa, co czyni je popularnym wyborem w branży motoryzacyjnej i naftowej. Znane uszczelki witonowe są znane z ich oporności na wysoką temperaturę i chemiczną, co czyni je odpowiednimi do wymagających zastosowań w przemyśle chemicznym i farmaceutycznym.
Projekty uszczelki
Uszczelki można zaprojektować na różne sposoby, aby spełnić określone wymagania. Przypinane uszczelki są łatwe w zainstalowaniu i wymianie, co czyni je popularnym wyborem dla aplikacji, w których wymagana jest regularna konserwacja. Uszczelki klejone zapewniają bezpieczniejszą uszczelnienie i są często stosowane w zastosowaniach pod wysokim ciśnieniem. Niektóre uszczelki zawierają również podwójną konstrukcję, która zapewnia dodatkową warstwę ochrony przed wyciekiem.
Liczba i układ płyt
Liczbę i układ płyt w wyjmowanym wymienniku ciepła płyty można dostosować, aby osiągnąć pożądaną pojemność wymiany ciepła i prędkości przepływu płynu.
Ilość płyty
Liczba płyt w wymienniku ciepła wpływa bezpośrednio na jego powierzchnię przeniesienia ciepła, a zatem jego pojemność. Zwiększając liczbę płyt, obszar transferu ciepła wzrasta, umożliwiając bardziej wydajne przenoszenie ciepła między płynami. Jednak dodanie większej liczby płyt zwiększa również spadek ciśnienia na wymiennik, co może wymagać mocniejszej pompy w celu utrzymania pożądanych prędkości przepływu. Dlatego liczba płyt musi być starannie wybrana na podstawie właściwych wymagań dotyczących transferu ciepła i dostępnej mocy pompowania.
Układ płyty
Płytki w wymienniku ciepła mogą być ułożone w różne konfiguracje, takie jak przepływ równoległy, kontrflow lub przepływ krzyża. Uzgodnienia kontrplow są najbardziej wydajne, ponieważ zapewniają maksymalną różnicę temperatur między płynami gorącymi i zimnymi wzdłuż długości wymiennika, co powoduje wyższe prędkości przenoszenia ciepła. Układy przepływu równoległego są mniej wydajne, ale mogą być używane w zastosowaniach, w których wymagana jest niższa różnica temperatury. Uzgodnienia przepływu krzyżowego są często stosowane w zastosowaniach, w których płyny mają różne prędkości przepływu lub w przypadku, gdy pożądana jest bardziej kompaktowa konstrukcja.
Rodzaje połączeń i rozmiary
Ważne są typy połączeń i rozmiary wymiennego wymiennika ciepła, ponieważ muszą być kompatybilne z istniejącym układem rurociągów i prędkościami przepływu płynów.
Typy połączeń
Dostępnych jest kilka typów połączeń, w tym połączenia kołnierza, połączenia gwintowane i połączenia zaciskowe. Połączenia kołnierza są najczęstsze i są odpowiednie do zastosowań pod wysokim ciśnieniem. Zapewniają bezpieczne i szczelne połączenie i są łatwe w instalacji i utrzymywaniu. Połączenia gwintowane są często używane w mniejszych wymiennikach ciepła lub w aplikacjach, w których wymagana jest bardziej kompaktowa konstrukcja. Połączenia zacisków są szybkim i łatwym sposobem na podłączenie wymiennika ciepła do systemu rur i są często używane w aplikacjach, w których wymagany jest częste demontaż.
Rozmiary połączeń
Rozmiar połączeń należy wybrać na podstawie prędkości przepływu płynów i spadku ciśnienia na wymiennik. Większe rozmiary połączeń generalnie powodują niższe spadki ciśnienia, ale wymagają również większych rur i mogą zwiększyć całkowity koszt systemu. Dlatego wielkości połączeń należy starannie wybrać, aby zrównoważyć wymagania przepływu z ograniczeniami kosztów i przestrzeni aplikacji.
Specjalne funkcje i akcesoria
Oprócz podstawowych opcji dostosowywania istnieje kilka specjalnych funkcji i akcesoriów, które można dodać do wyjmowanego wymiennika ciepła w celu zwiększenia jego wydajności i funkcjonalności.
Czujniki temperatury i ciśnienia
Na wymienniku ciepła można zainstalować czujniki temperatury i ciśnienia w celu monitorowania warunków pracy i upewnienia się, że wymiennik działa w granicach jego konstrukcji. Czujniki te można podłączyć do układu sterowania, który może dostosować prędkości przepływu lub temperatury płynów w celu zoptymalizowania procesu przenoszenia ciepła.
Mierniki przepływu
Mierniki przepływu można zainstalować na wlocie i wylotach wymiennika ciepła w celu pomiaru prędkości przepływu płynów. Informacje te można wykorzystać, aby upewnić się, że wymiennik działa przy pożądanych prędkościach przepływu i wykryć wszelkie zmiany w prędkościach przepływu, które mogą wskazywać na problem z systemem.
Izolacja
Do wymiennika ciepła można dodać izolację, aby zmniejszyć utratę ciepła i poprawić efektywność energetyczną. Materiały izolacyjne, takie jak włókno szklane lub piana, można wykorzystać do pokrycia zewnętrznej części wymiennika, uniemożliwiając ucieczkę ciepła do otaczającego środowiska.
Wniosek

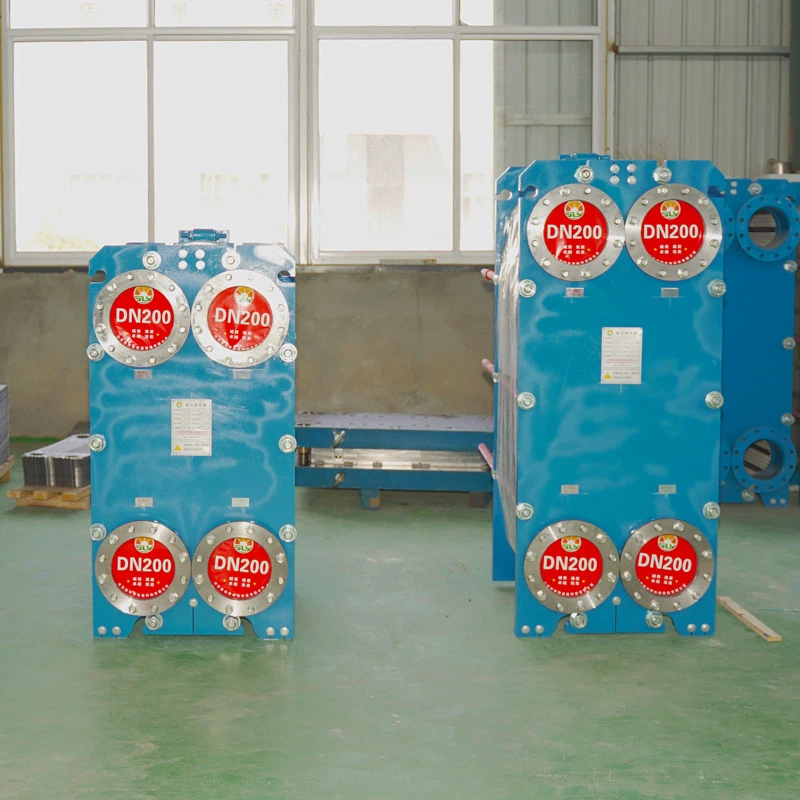

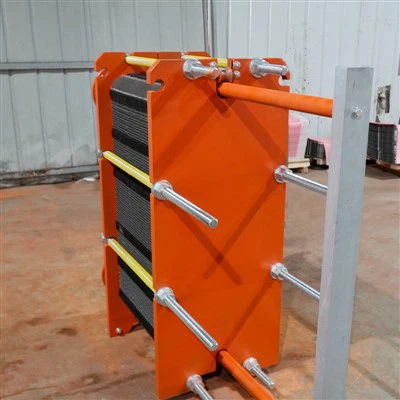

Jako dostawca wymiennych płyt wymienników ciepła oferuję szeroki zakres opcji dostosowywania, aby zaspokoić szczególne potrzeby moich klientów. Niezależnie od tego, czy potrzebujesz wymiennika ciepła do małej aplikacji przemysłowej, czy na dużą skalę komercyjną, mogę współpracować z Tobą w celu zaprojektowania i zbudowania wymiennika ciepła, który jest zoptymalizowany pod kątem konkretnych wymagań. Jeśli chcesz dowiedzieć się więcej o naszychWymienniki ciepła płyty swobodnegoWPłyta i rama wymiennik ciepła, LubPodwójna płyta ścienna wymiennik ciepła, lub jeśli masz jakieś pytania dotyczące dostępnych opcji dostosowywania, nie wahaj się ze mną skontaktować. Jestem tutaj, aby pomóc Ci znaleźć najlepsze rozwiązanie do transferu ciepła dla Twojej aplikacji.
Odniesienia
- Incropera, FP i DeWitt, DP (2002). Podstawy przenoszenia ciepła i masy. Wiley.
- Shah, RK i Sekulic, DP (2003). Podstawy projektowania wymiennika ciepła. Wiley.
- Mueller, AC (1988). Wymienniki ciepła płyt: teoria, projekt i zastosowanie. Gulf Publishing Company.
