Jako dostawca spiralnych wymienników ciepła widziałem na własne oczy, jak zanieczyszczenie może przyprawić o prawdziwy ból głowy. Nie tylko zmniejsza to wydajność tych wymienników ciepła, ale także zwiększa koszty konserwacji, a nawet może prowadzić do awarii systemu. Jakie czynniki wpływają zatem na zanieczyszczanie spiralnego wymiennika ciepła? Zagłębmy się w szczegóły i przyjrzyjmy się bliżej.
Właściwości płynu
Jednym z najważniejszych czynników wpływających na osadzanie się zanieczyszczeń są właściwości cieczy przepływających przez wymiennik ciepła.
1. Zawieszone ciała stałe
Płyny często zawierają zawieszone ciała stałe, takie jak piasek, muł lub cząstki rdzy. Kiedy te ciała stałe przepływają przez spiralny wymiennik ciepła, mogą osadzać się na powierzchniach wymiany ciepła. Z biegiem czasu osady te gromadzą się, tworząc warstwę zanieczyszczeń. Na przykład w procesach przemysłowych, w których woda jest używana jako chłodziwo, może ona zbierać brud i zanieczyszczenia z otoczenia lub rur. Jeśli woda ta nie zostanie odpowiednio przefiltrowana przed wejściem do wymiennika ciepła, zawieszone w niej ciała stałe mogą spowodować znaczne zanieczyszczenie.
2. Rozpuszczone minerały
Wiele płynów, zwłaszcza woda, zawiera rozpuszczone minerały, takie jak wapń, magnez i żelazo. Kiedy temperatura płynu zmienia się podczas jego przejścia przez wymiennik ciepła, minerały mogą wytrącić się z roztworu i utworzyć kamień na powierzchniach wymiany ciepła. Nazywa się to osadzaniem się kamienia i jest powszechnym rodzajem zanieczyszczeń. Na przykład w systemie wytwarzania pary wykorzystującym twardą wodę węglan wapnia może wytrącić się i utworzyć twardy, chrupiący kamień na płytach wymiennika ciepła. Skala ta działa jak izolator, zmniejszając efektywność wymiany ciepła.
3. Materia biologiczna
Zanieczyszczenia biologiczne powstają, gdy na powierzchni wymiennika ciepła rozwijają się mikroorganizmy, takie jak bakterie, algi i grzyby. Organizmy te mogą tworzyć biofilm, który nie tylko ogranicza przenoszenie ciepła, ale także zapewnia powierzchnię dla występowania innych rodzajów zanieczyszczeń. Na przykład w systemach wody chłodzącej ciepła woda i obecność składników odżywczych mogą stworzyć idealne środowisko dla wzrostu biologicznego. Jeśli woda nie zostanie uzdatniona środkami biobójczymi, biofilm może szybko się rozprzestrzenić i spowodować znaczne zanieczyszczenie.
Warunki pracy
Sposób działania spiralnego wymiennika ciepła również odgrywa kluczową rolę w powstawaniu zanieczyszczeń.
1. Prędkość przepływu
Prędkość płynu przepływającego przez wymiennik ciepła wpływa na szybkość zanieczyszczenia. Niskie prędkości przepływu mogą ułatwiać osadzanie się zawieszonych ciał stałych na powierzchniach wymiany ciepła. Z drugiej strony, duże prędkości przepływu mogą powodować erozję powierzchni wymienników ciepła, co może również prowadzić do zanieczyszczenia poprzez odsłonięcie świeżych powierzchni metalowych, które są bardziej podatne na korozję i osadzanie się kamienia. Dla każdej konstrukcji wymiennika ciepła istnieje optymalny zakres prędkości przepływu, a praca poza tym zakresem może zwiększyć ryzyko zanieczyszczenia.
2. Temperatura
Temperatura jest kolejnym krytycznym czynnikiem. Jak wspomniano wcześniej, zmiany temperatury mogą powodować wytrącanie się rozpuszczonych minerałów i tworzenie się kamienia. Ponadto wysokie temperatury mogą sprzyjać wzrostowi biologicznemu i reakcjom chemicznym prowadzącym do zarastania. Na przykład w wymienniku ciepła używanym do podgrzewania płynu procesowego, jeśli temperatura jest zbyt wysoka, może to spowodować rozkład płynu i utworzenie osadów na powierzchniach wymiany ciepła.
3. Ciśnienie
Ciśnienie może również mieć wpływ na zanieczyszczenie. Wysokie ciśnienie może spowodować kompresję płynu i zwiększenie stężenia rozpuszczonych substancji, co może prowadzić do szybszego osadzania się kamienia. Ponadto wahania ciśnienia mogą powodować naprężenia mechaniczne wymiennika ciepła, co może uszkodzić powierzchnie i uczynić je bardziej podatnymi na zabrudzenie.
Projektowanie i budowa
Projekt i konstrukcja samego spiralnego wymiennika ciepła może mieć wpływ na osadzanie się zanieczyszczeń.
1. Materiał płyty
Materiał płyt wymiennika ciepła może wpływać na odporność na zanieczyszczenia. Na przykład,Spiralny wymiennik ciepła ze stali nierdzewnej 304 316jest powszechnie stosowany, ponieważ stal nierdzewna ma dobrą odporność na korozję. Jednakże różne gatunki stali nierdzewnej mogą mieć różne poziomy odporności na zabrudzenie. Niektóre materiały mogą być bardziej podatne na tworzenie się biofilmu lub kamienia niż inne.
2. Geometria płyty
Kształt i rozmiar płytek również może mieć wpływ na zarastanie. Płyty o gładkich powierzchniach są na ogół mniej podatne na gromadzenie się zanieczyszczeń niż płyty o chropowatych lub nieregularnych powierzchniach. Ważna jest także odległość pomiędzy płytami. Jeśli odstęp jest zbyt mały, może to ograniczyć przepływ płynu i zwiększyć prawdopodobieństwo zanieczyszczenia. Z drugiej strony, jeśli odstęp jest zbyt duży, wydajność wymiany ciepła może zostać zmniejszona.
3. Konfiguracja

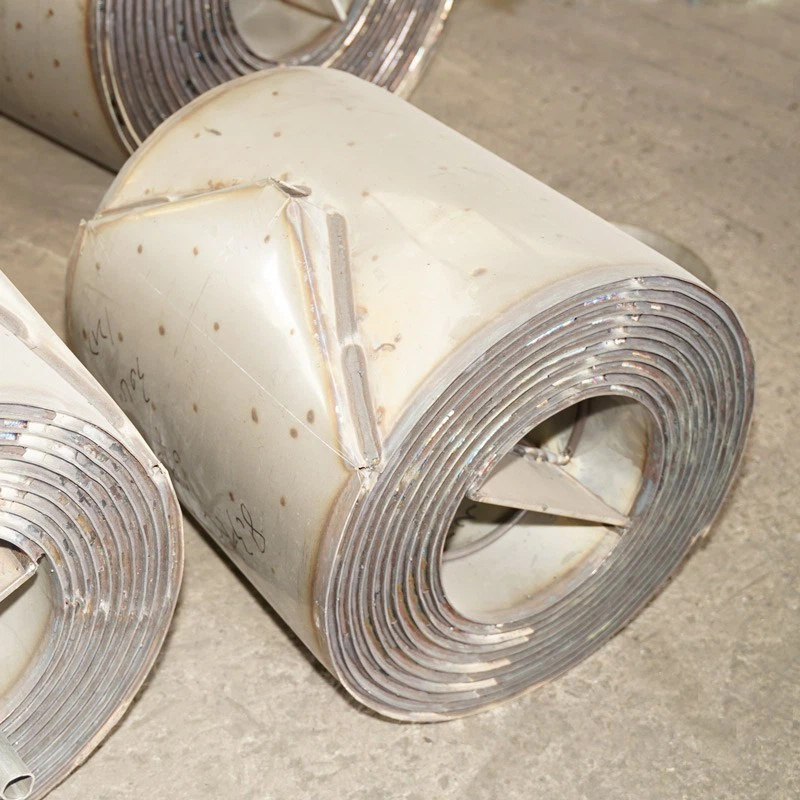

Konfiguracja spiralnego wymiennika ciepła, np. czy jest to:Spawany spiralny wymiennik ciepłalubPionowy spiralny wymiennik ciepła, może mieć wpływ na zabrudzenie. Różne konfiguracje mogą mieć różne wzorce przepływu i charakterystykę wymiany ciepła, co może mieć wpływ na szybkość zanieczyszczenia. Na przykład pionowy wymiennik ciepła może być mniej podatny na sedymentację zawieszonych cząstek stałych w porównaniu z wymiennikiem poziomym.
Konserwacja i czyszczenie
Właściwa konserwacja i czyszczenie są niezbędne, aby zapobiec zabrudzeniu.
1. Regularne przeglądy
Regularne przeglądy wymiennika ciepła mogą pomóc we wczesnym wykryciu zanieczyszczeń. Wizualna kontrola powierzchni wymiany ciepła lub monitorowanie działania wymiennika ciepła pozwala zidentyfikować oznaki zanieczyszczenia, takie jak zmniejszona wydajność wymiany ciepła lub zwiększony spadek ciśnienia. Wczesne wykrycie pozwala na terminowe czyszczenie i konserwację, co może zapobiec poważnemu zabrudzeniu.
2. Procedury czyszczenia
Dostępne są różne metody czyszczenia służące do usuwania zanieczyszczeń ze spiralnych wymienników ciepła. Czyszczenie chemiczne polega na użyciu kwasów lub zasad w celu rozpuszczenia kamienia i osadów. Do fizycznego usunięcia zanieczyszczeń można zastosować czyszczenie mechaniczne, takie jak szczotkowanie lub mycie wodą pod wysokim ciśnieniem. Wybór metody czyszczenia zależy od rodzaju zanieczyszczeń i materiału wymiennika ciepła.
3. Uzdatnianie wody
Jak wspomniano wcześniej, obróbka płynu przed jego wejściem do wymiennika ciepła może znacznie zmniejszyć zanieczyszczenie. Może to obejmować filtrację w celu usunięcia zawieszonych cząstek stałych, zmiękczanie wody w celu zmniejszenia stężenia rozpuszczonych minerałów oraz stosowanie środków biobójczych w celu zapobiegania wzrostowi biologicznemu.
Zrozumienie czynników wpływających na osadzanie się zanieczyszczeń ma kluczowe znaczenie dla każdego, kto używa lub dostarcza spiralne wymienniki ciepła. Podejmując odpowiednie środki w celu uwzględnienia tych czynników, takie jak odpowiednie uzdatnianie cieczy, prawidłowe warunki pracy i regularna konserwacja, można zminimalizować zanieczyszczanie spiralnych wymienników ciepła, co prowadzi do poprawy wydajności, zmniejszenia kosztów i dłuższej żywotności sprzętu.
Jeśli szukasz wysokiej jakości spiralnego wymiennika ciepła lub potrzebujesz porady dotyczącej zapobiegania zarastaniu, skontaktuj się z nami. Jesteśmy tutaj, aby pomóc Ci znaleźć najlepsze rozwiązanie dla Twoich konkretnych potrzeb.
Referencje
- „Zanieczyszczanie i czyszczenie wymienników ciepła – podstawy i zastosowania” autorstwa Hartmuta Müllera – Steinhagena i Richarda P. Reeda.
- „Podręcznik projektowania wymienników ciepła” pod redakcją Williama M. Kaysa, AL London i M. Shaha.
- „Zanieczyszczenie wymienników ciepła” AP Watkinson.
