Opis produktów

Kompaktowy płytowy wymiennik ciepłato samodzielnie-opracowane przez nas-wysokowydajne-energooszczędne-urządzenie do wymiany ciepła wyprodukowane przez naszą firmę, montowane poprzez układanie w stos płyt falistych ze stali nierdzewnej. Gorące i zimne płyny przepływają naprzemiennie po obu stronach płyt, aby zapewnić-wysokosprawną wymianę ciepła. Urządzenie charakteryzuje się niewielkimi rozmiarami i dużą efektywną powierzchnią wymiany ciepła, przez co zajmuje znacznie mniej miejsca na podłodze niż konwencjonalne-i-rurowe wymienniki ciepła, dzięki czemu szczególnie nadaje się do środowisk pracy-o ograniczonej przestrzeni. Konstrukcja z odłączanymi płytami umożliwia szybkie i wygodne czyszczenie i konserwację, a użytkownicy mogą elastycznie regulować wydajność wymiany ciepła, dodając lub usuwając płyty, aby dopasować je do różnych wymagań procesu. Szeroko stosowany w systemach HVAC, chłodnictwie przemysłowym, przetwórstwie spożywczym, przemyśle chemicznym i farmaceutycznym, służy jako idealne kompaktowe rozwiązanie w zakresie wymiany ciepła dla nowoczesnych systemów wymiany ciepła płynowego.

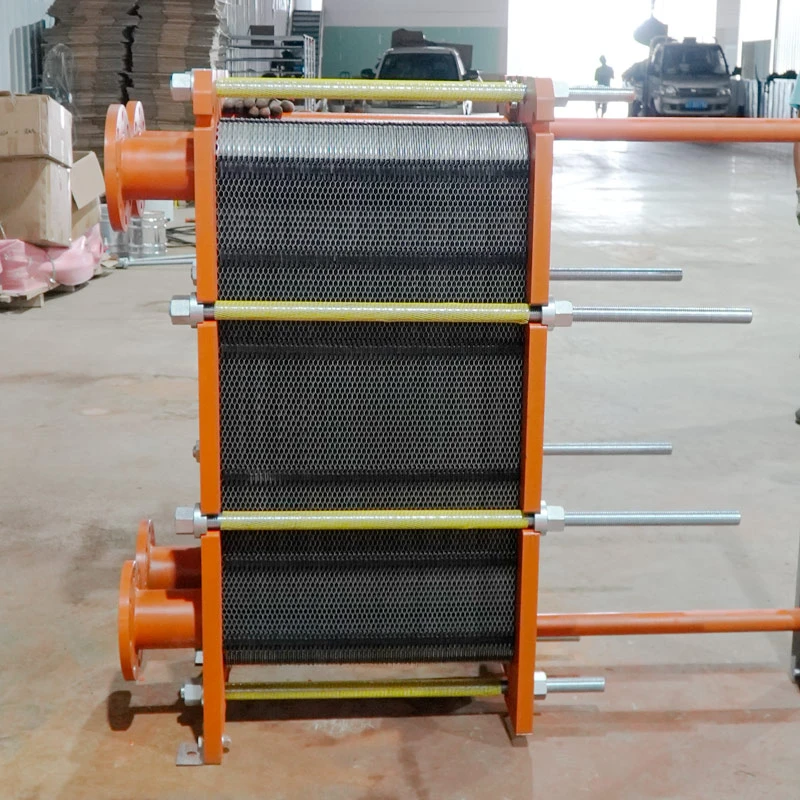

Obraz produktu

Struktura produktu

Płyty faliste z rdzeniem do przenoszenia ciepła

Kluczowymi elementami przenoszącymi ciepło są precyzyjnie-wytłoczone cienkie płytki w jodełkę, które zapewniają powierzchnię wymiany ciepła i jednocześnie wywołują turbulencje płynu.

System uszczelek uszczelniających

Wokół każdej płyty zainstalowano gumowe uszczelki odporne na temperaturę i korozję,-które zapewniają cyrkulację płynów w niezależnych kanałach-bez wycieków krzyżowych.

Płyty dociskowe i rama wsporcza

Stałe i ruchome płyty dociskowe zaciskają pakiet płyt, zapewniając niezawodne uszczelnienie. Rama zewnętrzna przenosi całkowite obciążenie konstrukcyjne i rezerwuje porty do podłączenia rurociągu.

Narożne porty przepływu i połączenia rurowe

Każda płyta jest wyposażona w cztery narożne porty przepływowe. Gorące i zimne płyny wpływają przez odpowiednie połączenia rurowe i przepływają naprzemiennymi kanałami pomiędzy płytami, aby zakończyć wymianę ciepła.

Prowadnice i zestaw do zawieszania

Górna podwieszana prowadnica jest zamontowana na górze urządzenia, w połączeniu z dolną prowadnicą pozycjonującą na dole, aby zapewnić wyśrodkowanie i mocne zamocowanie całego pakietu płyt.

Zalety produktu

1. Wyjątkowa wydajność wymiany ciepła

Płyty faliste wytwarzają silne turbulencje płynu, aby osiągnąć wysoki współczynnik przenikania ciepła, zapewniając doskonałą wydajność wymiany ciepła w kompaktowej objętości.

2. Kompaktowa i lekka konstrukcja

Przy tych samych wymaganiach dotyczących wydajności wymiany ciepła jego rozmiar jest znacznie mniejszy niż wymienniki ciepła-i-rurowe, wymagają minimalnej powierzchni i umożliwiają elastyczne układy instalacji.

3. Łatwy demontaż i czyszczenie

Konstrukcja odłączanej płyty umożliwia demontaż bez spawania, co ułatwia czyszczenie, oszczędzając czas i pracę przy codziennej konserwacji.

4. Elastyczna regulacja wydajności

Obszar wymiany ciepła można łatwo modyfikować, dodając lub usuwając płyty, aby dostosować się do wymagań zmiennego obciążenia cieplnego w różnych warunkach pracy.

5. Znacząca oszczędność energii

Wysoka-wydajność wymiany ciepła eliminuje straty energii i zmniejsza zużycie energii przez system, pomagając klientom w dłuższej perspektywie zaoszczędzić znaczne koszty operacyjne.

Technologia produkcji

Precyzyjne formowanie tłoczące

Płyty są integralnie wytłaczane za pomocą-precyzyjnych form, co zapewnia spójną geometrię pofałdowań i zapewnia równomierną wydajność przenoszenia ciepła przez każdą pojedynczą płytę.

Technologia klejenia uszczelek

Specjalny profesjonalny klej mocno łączy uszczelki z płytami, precyzyjnie je umieszczając, zapobiegając odrywaniu i starzeniu się-w trakcie długotrwałego użytkowania.

Proces lutowania próżniowego

Do łączenia płyt stosuje się technologię lutowania próżniowego, tworząc solidne,-szczelne spoiny, które zwiększają ogólną wytrzymałość konstrukcji i zapobiegają wyciekaniu płynu.

Modułowy projekt montażu

Całość opiera się na koncepcji modułowej. Pakiet płyt można szybko zmontować i zdemontować, co ułatwia transport, instalację, a później wymianę komponentów i konserwację.

Często zadawane pytania

P: Czy kompaktowy płytowy wymiennik ciepła zużywa duże ilości energii elektrycznej podczas codziennej pracy?

Odp.: Zoptymalizowana struktura wymiany ciepła zwiększa efektywność wymiany ciepła płynu i w pełni wykorzystuje energię cieplną bez dodatkowego poboru mocy. Utrzymuje niskie zużycie energii podczas ciągłej pracy i zapewnia znaczne oszczędności w długoterminowych-wydatkach operacyjnych.

P: Czy po długotrwałym-użytkowaniu wewnątrz zgromadzi się duża ilość kamienia? Czy sprzątanie jest skomplikowane?

Odp.: Gładkie powierzchnie płyt przenoszących ciepło umożliwiają niezakłócony przepływ płynu i zmniejszają przyleganie zanieczyszczeń i kamienia. Urządzenie można łatwo zdemontować, a proste płukanie wystarczy do rutynowego czyszczenia bez skomplikowanych operacji, dzięki czemu codzienna konserwacja nie wymaga wysiłku.

P: Czy kompaktowy płytowy wymiennik ciepła szybko ulegnie uszkodzeniu, jeśli zostanie umieszczony w wilgotnym środowisku z korozyjnymi parami?

Odp.: Materiał płyty zapewnia doskonałą odporność na korozję, zapewniając stabilną pracę w wilgotnej, zasolonej i lekko korozyjnej atmosferze. Skutecznie zapobiega rdzewieniu i-średniej perforacji, zapewniając doskonałą trwałość.

P: Czy dramatyczne sezonowe wahania temperatury będą miały wpływ na wydajność sprzętu?

Odp.: Materiał jest kompatybilny z naprzemiennymi środowiskami gorącymi i zimnymi. Utrzymuje stabilną wydajność przy dużych wahaniach temperatury bez spadku wydajności wymiany ciepła, zapewniając stałą pracę przez cały rok.
