Koszt wymiennika ciepła z wężownicą to temat wieloaspektowy, na który wpływają różne czynniki. Jako dostawca wężownicowych wymienników ciepła byłem świadkiem na własne oczy, jak różne elementy wpływają na ogólne ceny tych kluczowych komponentów przemysłowych.
1. Koszty materiałów
Jednym z najważniejszych czynników wpływających na koszt wężownicy wymiennika ciepła jest materiał zastosowany w jego konstrukcji. Różne materiały oferują różne właściwości, takie jak odporność na korozję, wydajność wymiany ciepła i trwałość.
- Stal nierdzewna: Stal nierdzewna jest popularnym wyborem ze względu na jej odporność na korozję i stosunkowo dobre właściwości przenoszenia ciepła. Nadaje się do szerokiego zakresu zastosowań, w tym do przetwarzania żywności i napojów, przemysłu chemicznego i systemów HVAC. Koszt wymienników ciepła ze stali nierdzewnej może się różnić w zależności od gatunku stali nierdzewnej. Wyższe stale nierdzewne o lepszej odporności na korozję, takie jak 316L, będą generalnie droższe niż opcje niższej jakości, takie jak 304.
- Stal węglowa: Stal węglowa jest często bardziej ekonomiczna niż stal nierdzewna. Ma dobrą wytrzymałość mechaniczną i nadaje się do zastosowań, w których korozja nie stanowi większego problemu lub gdzie można zastosować powłoki ochronne. Jednakże stal węglowa może wymagać dodatkowej konserwacji, aby zapobiec rdzewieniu w miarę upływu czasu.
- Stopy egzotyczne: Do zastosowań w środowiskach silnie korozyjnych, np. w przemyśle naftowym i gazowym lub w zakładach przetwórstwa chemicznego obsługujących agresywne chemikalia, można stosować stopy egzotyczne, takie jak stopy tytanu, niklu (np. Inconel) lub Hastelloy. Materiały te zapewniają doskonałą odporność na korozję, ale ich koszt jest znacznie wyższy. Na cenę egzotycznych stopów wpływają takie czynniki, jak ograniczona dostępność, złożone procesy produkcyjne i wysokie koszty surowców.
2. Złożoność projektowania i produkcji
Konstrukcja wężownicy wymiennika ciepła odgrywa kluczową rolę w określeniu jego kosztu.

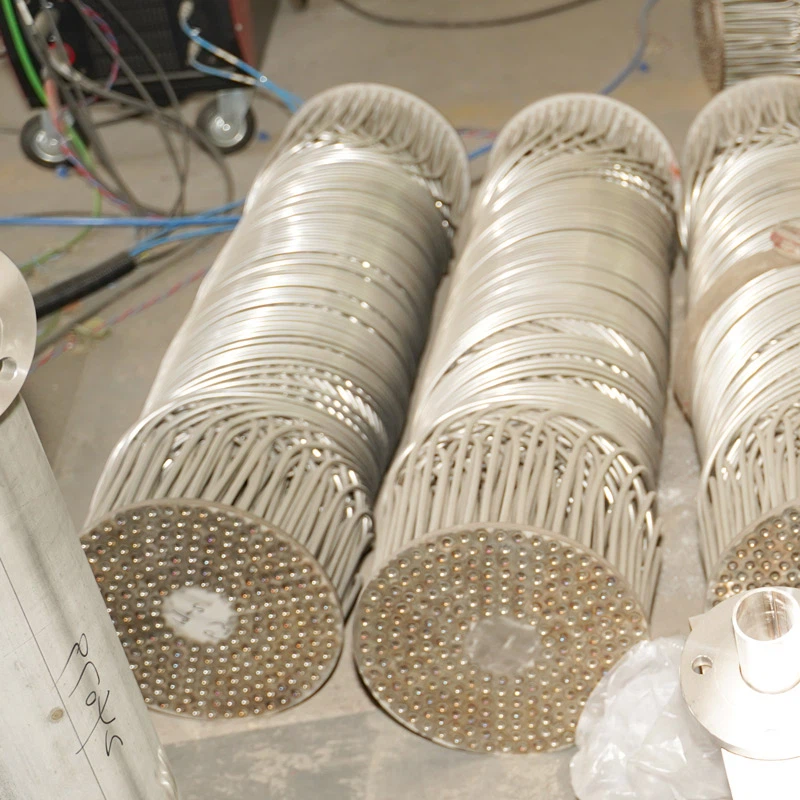

- Geometria i konfiguracja: Kształt i rozmieszczenie cewek może się znacznie różnić. Wymiennik ciepła o bardziej złożonej geometrii cewki, takiej jak ciasno nawinięta spirala, może wymagać bardziej precyzyjnych procesów produkcyjnych i specjalistycznego sprzętu. Na przykład:Wymiennik ciepła z rurką spiralnąz unikalnym wzorem spiralnym zapewnia lepszą wydajność wymiany ciepła, ale może być droższa w produkcji w porównaniu z prostszą konstrukcją z wężownicą równoległą.
- Personalizacja: Wiele zastosowań przemysłowych wymaga specjalnie zaprojektowanych wymienników ciepła, aby spełnić określone wymagania procesowe. Dostosowanie może obejmować takie czynniki, jak rozmiar, zdolność przenoszenia ciepła, ciśnienie znamionowe i typy połączeń. Projektowanie i produkcja niestandardowego wymiennika ciepła z cewką wymaga dodatkowych prac inżynieryjnych, prototypowania i testowania, a wszystko to zwiększa całkowity koszt. Na przykład, jeśli klient potrzebuje wymiennika ciepła o określonej szybkości wymiany ciepła dla unikalnej reakcji chemicznej, zespół projektowy będzie musiał wykonać szczegółowe obliczenia i symulacje, co zwiększy koszty rozwoju.
3. Rozmiar i pojemność
Rozmiar i wydajność wymiany ciepła uzwojonego wymiennika ciepła są bezpośrednio powiązane z jego kosztem.
- Wymiary fizyczne: Większe wymienniki ciepła zazwyczaj wymagają więcej materiałów konstrukcyjnych, w tym rur, płaszczy i izolacji. Dodatkowo proces produkcji większych jednostek może być bardziej złożony, ponieważ wymaga obsługi i montażu większych komponentów. Na przykład wielkogabarytowy przemysłowy wymiennik ciepła z cewką stosowany w elektrowni może mieć kilka metrów długości i średnicy, a koszt materiałów i robocizny związany z jego produkcją będzie znacznie wyższy niż w przypadku małej jednostki używanej w warunkach laboratoryjnych.
- Wydajność wymiany ciepła: Wydajność wymiany ciepła wymiennika ciepła mierzy się ilością ciepła, jaką może on przekazać w jednostce czasu. Wymiennik ciepła o większej wydajności wymiany ciepła zazwyczaj wymaga większej powierzchni do wymiany ciepła, co oznacza więcej rur i większy rozmiar całkowity. Aby osiągnąć wyższy współczynnik przenikania ciepła, w projekcie może być konieczne uwzględnienie takich elementów, jak ulepszone użebrowanie lub wielokrotne przejścia, a wszystko to zwiększa koszty.
4. Warunki pracy
Warunki pracy, w jakich będzie używany wymiennik ciepła z wężownicą, również wpływają na jego koszt.

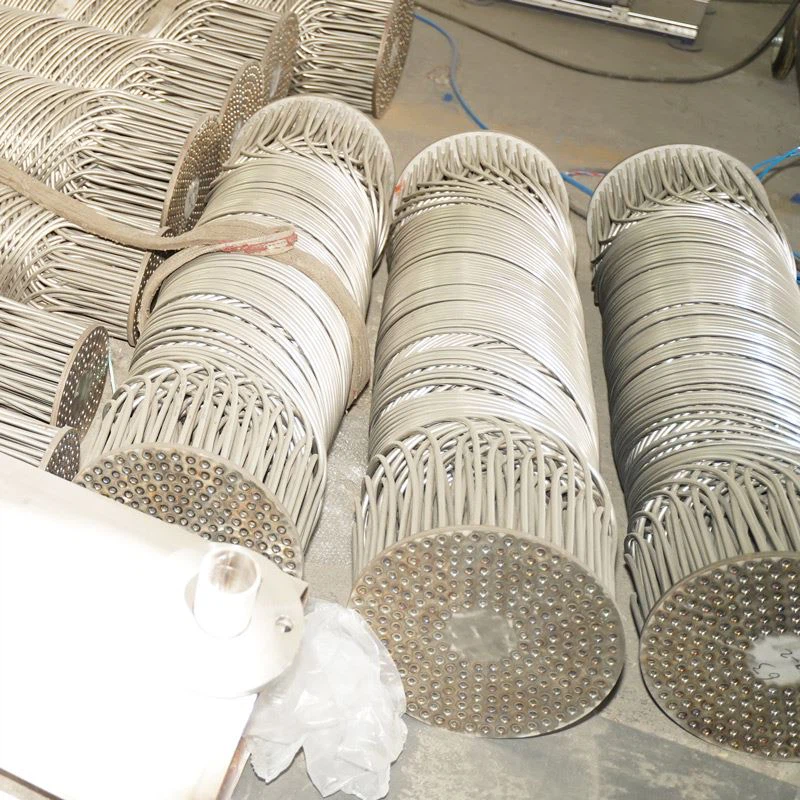

- Ciśnienie i temperatura: Wymienniki ciepła zaprojektowane do pracy przy wysokich ciśnieniach i temperaturach wymagają solidniejszych materiałów konstrukcyjnych i konstrukcji. Na przykład:Wysokociśnieniowy wymiennik ciepła z cewkąmuszą być w stanie wytrzymać siły wywierane przez płyny pod wysokim ciśnieniem bez wycieków i uszkodzeń. Często oznacza to użycie rur o grubszych ściankach, mocniejszych osłon i bardziej niezawodnych mechanizmów uszczelniających, a wszystko to zwiększa koszty. Podobnie wymienniki ciepła pracujące w wysokich temperaturach mogą wymagać materiałów odpornych na wysokie temperatury, takich jak specjalne stopy lub powłoki ceramiczne, które są droższe.
- Właściwości płynu: Właściwości płynów przepływających przez wymiennik ciepła, takie jak lepkość, gęstość i skład chemiczny, mogą również wpływać na projekt i koszt. Na przykład, jeśli płyn jest bardzo lepki, może być konieczne zaprojektowanie wymiennika ciepła z rurką o większej średnicy, aby zapewnić prawidłowy przepływ. Jeśli płyn jest korozyjny, jak wspomniano wcześniej, droższe materiały odporne na korozję, takie jak te w aOdporny na korozję wymiennik ciepła z rurką spiralnąbędzie wymagane.
5. Jakość i certyfikacja
W wielu gałęziach przemysłu jakość i certyfikacja to podstawowe wymagania dotyczące wymienników ciepła.
- Standardy jakości: Wysokiej jakości wymienniki ciepła z cewką są produkowane zgodnie z rygorystycznymi normami kontroli jakości. Obejmuje to rygorystyczne testy podczas procesu produkcyjnego, takie jak badania nieniszczące (np. badania ultradźwiękowe, kontrola rentgenowska) w celu wykrycia wszelkich wewnętrznych defektów rurek lub osłon. Środki kontroli jakości zwiększają koszty produkcji, ale zapewniają niezawodność i wydajność wymiennika ciepła przez cały okres jego użytkowania.
- Orzecznictwo: W zależności od zastosowania i branży wymienniki ciepła mogą wymagać spełnienia określonych certyfikatów. Na przykład w przemyśle spożywczym i napojów wymienniki ciepła muszą spełniać normy sanitarne, aby zapewnić bezpieczeństwo produktów. W przemyśle naftowym i gazowym wymienniki ciepła mogą wymagać spełnienia norm API (Amerykańskiego Instytutu Naftowego). Uzyskanie tych certyfikatów wymaga dodatkowych testów, dokumentacji i procedur zgodności, co zwiększa całkowity koszt produktu.
6. Czynniki rynkowe
Zewnętrzne czynniki rynkowe mogą również wpływać na koszt wężownicowych wymienników ciepła.
- Ceny surowców: Wahania cen surowców, takich jak stal, miedź i stopy egzotyczne, mogą mieć bezpośredni wpływ na koszt wymienników ciepła. Na przykład, jeśli nastąpi nagły wzrost ceny niklu w wyniku niedoborów podaży na rynku światowym, koszt wymienników ciepła wykorzystujących stopy na bazie niklu odpowiednio wzrośnie.
- Konkurs: Poziom konkurencji na rynku wymienników ciepła może mieć wpływ na ceny. Na wysoce konkurencyjnym rynku dostawcy mogą oferować bardziej konkurencyjne ceny, aby przyciągnąć klientów. Jednak na niszowym rynku, na którym jest niewielu dostawców, ceny mogą być wyższe ze względu na ograniczoną konkurencję.
Podsumowanie i wezwanie do działania
Zrozumienie kosztu wymiennika ciepła z wężownicą wymaga wszechstronnego uwzględnienia wielu czynników, w tym materiałów, projektu, rozmiaru, warunków pracy, jakości i dynamiki rynku. Jako dostawca jesteśmy zobowiązani do dostarczania wysokiej jakości wymienników ciepła, które spełniają specyficzne potrzeby naszych klientów za rozsądną cenę.
Jeśli szukasz na rynku wymiennika ciepła z wężownicą, zapraszamy do kontaktu w celu uzyskania szczegółowej wyceny. Nasz zespół ekspertów może współpracować z Tobą, aby zrozumieć Twoje wymagania, zalecić najbardziej odpowiedni projekt i materiały oraz zapewnić opłacalne rozwiązanie. Niezależnie od tego, czy potrzebujesz standardowego, gotowego wymiennika ciepła, czy też jednostki zaprojektowanej na zamówienie, posiadamy wiedzę i zasoby, aby dostarczyć produkt spełniający Twoje oczekiwania.
Referencje
- Incropera, FP, DeWitt, DP, Bergman, TL i Lavine, AS (2007). Podstawy wymiany ciepła i masy. Wiley'a.
- Zielony, DW i Perry, RH (2007). Podręcznik inżynierów chemików Perry'ego . McGraw-Wzgórze.
- Kod ASME dotyczący kotła i zbiornika ciśnieniowego. Amerykańskie Stowarzyszenie Inżynierów Mechaników.
