Jak rozmiar wymiennika ciepła skorupy i rur dla określonej aplikacji
Jako doświadczony dostawca wymienników ciepła skorupy i lampy rozumiem kluczowe znaczenie dokładnego rozmiaru tych jednostek dla określonych zastosowań. Wymiennik ciepła o dobrze nie tylko zapewnia optymalną wydajność, ale także przyczynia się do efektywności energetycznej i kosztów - skuteczności. Na tym blogu poprowadzę Cię przez proces wymiany wymiennika ciepła skorupy i rur dla twoich konkretnych potrzeb.
Krok 1: Zdefiniuj wymagania dotyczące aplikacji
Pierwszym i najważniejszym krokiem jest jasne zdefiniowanie wymagań aplikacji. Obejmuje to określenie rodzaju zaangażowanych płynów, ich prędkości przepływu, temperatur wlotowych i wylotowych oraz pożądanej szybkości transferu ciepła.
- Właściwości płynów: Różne płyny mają różne właściwości termiczne, takie jak właściwa pojemność cieplna, gęstość i lepkość. Właściwości te znacząco wpływają na proces przenoszenia ciepła. Na przykład woda ma stosunkowo wysoką pojemność cieplną, co oznacza, że może wchłonąć lub uwalniać dużą ilość ciepła z niewielką zmianą temperatury. Z drugiej strony oleje mają na ogół niższe pojemności cieplne i wyższe lepkości, które mogą utrudniać przenoszenie ciepła.
- Prędkości przepływu: Szybkości przepływu płynów gorących i zimnych są niezbędnymi parametrami. Określają ilość ciepła, które można przenieść na jednostkę czasu. Wyższe prędkości przepływu zwykle powodują wyższe prędkości wymiany ciepła, ale zwiększają również spadek ciśnienia na wymiennik ciepła.
- Wymagania dotyczące temperatury: Znajomość temperatur wlotowych i wylotowych zarówno gorących, jak i zimnych płynów jest niezbędna. Różnica temperatur między dwoma płynami polega na sile napędowej przenoszenia ciepła. Większa różnica temperatury ogólnie prowadzi do wyższej szybkości transferu ciepła.
Krok 2: Oblicz szybkość transferu ciepła
Po zdefiniowaniu wymagań dotyczących aplikacji następnym krokiem jest obliczenie szybkości transferu ciepła (Q). Szybkość przenoszenia ciepła można obliczyć za pomocą następującego wzoru:
[Q = m \ times c_p \ times \ delta t]
gdzie (m) jest masowy przepływ płynu, (C_P) jest właściwą pojemnością cieplną płynu, a (\ delta t) jest różnicą temperatury między wlotem a wylotem płynu.
Na przykład, jeśli podgrzewasz wodę z (20^{\ circ} c) do (80^{\ circ} c) z masową prędkością przepływu (10 \ kg/s), a wydajność cieplna wody wynosi (4,18 \ kJ/kg \ cdot k), szybkość przenoszenia ciepła można obliczyć jako następujące:
(\ Delta t = 80 - 20 = 60^{\ circ} c = 60 \ k)
[Q = 10 \ kg/s \ Times4.18 \ KJ/kg \ cdot k \ Times60 \ k = 2508 \ kW]
Krok 3: Określ ogólny współczynnik przenoszenia ciepła (U)
Ogólny współczynnik przenoszenia ciepła (U) jest miarą zdolności wymiennika ciepła do przenoszenia ciepła. Uwzględnia opór termiczny ściany rurki, warstwy zanieczyszczenia po bokach rur i skorupy oraz współczynniki konwekcyjnego przenoszenia ciepła po obu stronach.
Wartość U zależy od kilku czynników, w tym rodzaju płynów, prędkości przepływu, materiału rurkowego i geometrii wymiennika ciepła. Typowe wartości U dla różnych zastosowań można znaleźć w podręcznikach inżynieryjnych lub określone na podstawie testów eksperymentalnych.
Na przykład, w wodzie - do - wody wymiennika ciepła, ogólny współczynnik transferu ciepła może wahać się od (800) do (1500 \ w/m^{2} \ cdot k), podczas gdy w gazowym wymienniku ciepła może być znacznie niższy, zwykle w zakresie (100) do (500 \ w/m^{2} \ cdot k).
Krok 4: Oblicz średnią różnicę temperatury logarytmicznej (LMTD)
Średnia różnica temperatury logarytmicznej (LMTD) służy do uwzględnienia zmiany różnicy temperatury między płynami gorącymi i zimnymi wzdłuż długości wymiennika ciepła. Formuła LMTD to:
[Lmtd = \ frac {\ delta t_1- \ delta t_2} {\ ln (\ frac {\ delta t_1} {\ delta t_2})}]
gdzie (\ delta t_1) i (\ delta t_2) to różnice temperaturowe między płynami gorącymi i zimnymi na dwóch końcach wymiennika ciepła.
Na przykład, jeśli gorący płyn wchodzi na (100^{\ circ} c) i pozostawia na (60^{\ circ} c), a zimny płyn wchodzi na (20^{\ circ} c) i pozostawia w (50^{\ circ} c), następnie (\ delta t_1 = 100 - 20 = 80^{\ circ} c) i (\ delta t_2 = 60 = 10^{\ circ} c)
[Lmtd = \ frac {80 - 10} {\ ln (\ frac {80} {10})} = \ frac {70} {\ ln (8)} \ ok. 37.8^{\ Circ} c]
Krok 5: Oblicz obszar wymiany ciepła (a)
Po ustaleniu szybkości transferu ciepła (Q), ogólnego współczynnika przenoszenia ciepła (U) i średniej różnicy temperatury logarytmicznej (LMTD) możesz obliczyć wymagany obszar transferu ciepła (a) przy użyciu następującego wzoru:
[A = \ frac {q} {u \ times lmtd}]
Używając wartości z poprzednich przykładów, if (q = 2508 \ kW = 2508000 \ w), (u = 1000 \ w/m^{2} \ cdot k) i (lmtd = 37,8^{\ circ} c = 37,8 \ k)
[A = \ frac {2508000 \ w} {1000 \ w/m^{2} \ cdot k \ Times37.8 \ k} \ około 66.3 \ m^{2}]
Krok 6: Wybierz odpowiednią konfigurację wymiennika ciepła
Dostępnych jest kilka rodzajów konfiguracji wymiany ciepła skorupy i rur, w tymWymiennik ciepła przepływu krzyżowego i rurkiWWymiennik ciepła w pionowej rurce skorupowej, IPrzemysłowy wymiennik ciepła i rurki. Wybór konfiguracji zależy od różnych czynników, takich jak dostępna przestrzeń, prędkości przepływu, wymagania dotyczące spadku ciśnienia i charakter płynów.
- Wymienniki ciepła krzyżowego: Te wymienniki ciepła są odpowiednie do zastosowań, w których jeden płyn ma znacznie wyższe natężenie przepływu niż drugi. Oferują kompaktową konstrukcję i mogą zapewnić wysoką szybkość transferu ciepła.
- Pionowe wymienniki ciepła: Pionowe wymienniki ciepła rurki skorupowej są często używane, gdy przestrzeń jest ograniczona lub gdy można użyć grawitacji do pomocy w przepływie płynów. Są również odpowiednie do zastosowań, w których płyny mają wysoką tendencję do tworzenia osadu lub zanieczyszczenia.

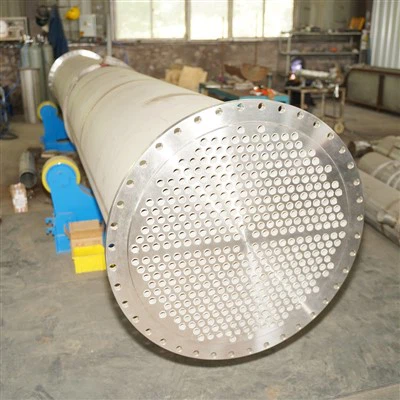

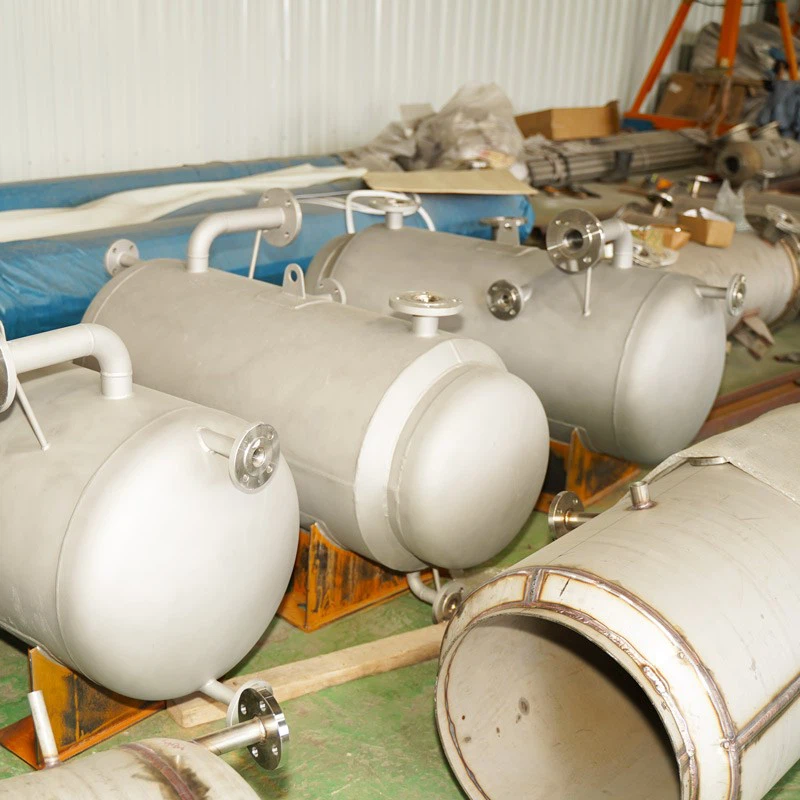

- Przemysłowe wymienniki ciepła: Przemysłowe wymienniki ciepła skorupy i rur są przeznaczone do stałego obowiązku w branżach takich jak chemikalia, petrochemikalne i wytwarzanie energii. Są zbudowane w celu wytrzymania wysokich ciśnień, temperatur i środowisk żrących.
Krok 7: Rozważ spadek ciśnienia
Oprócz wymagań dotyczących transferu ciepła ważne jest również rozważenie spadku ciśnienia na wymiennik ciepła. Spadek ciśnienia jest różnicą ciśnienia między wlotem i wylotem płynu. Wysoki spadek ciśnienia może zwiększyć moc pompowania wymaganą do rozpowszechniania płynów, co może powodować wyższe koszty operacyjne.
Spadek ciśnienia zależy od kilku czynników, w tym prędkości przepływu, średnicy rurki, długości rurki i liczby przejść rurki. Ważne jest, aby upewnić się, że spadek ciśnienia mieści się w dopuszczalnych limitach zastosowania.
Krok 8: Oceń koszty i konserwację
Wreszcie, podczas wymiany wymiennika ciepła skorupy i rur, ważne jest, aby wziąć pod uwagę wymagania dotyczące kosztów i konserwacji. Koszt wymiennika ciepła obejmuje początkowy koszt zakupu, koszt instalacji i koszt operacyjny. Wymagania dotyczące konserwacji obejmują czyszczenie, kontrolę i wymianę części.
Dobrze rozmiar wymiennika ciepła, który jest przeznaczony do łatwej konserwacji, może powodować niższe koszty operacyjne i dłuższą żywotność.
Podsumowując, rozmiar wymiennika ciepła skorupy i rur dla określonej aplikacji wymaga dokładnego zrozumienia wymagań dotyczących aplikacji, zasad transferu ciepła i dostępnych konfiguracji wymiennika ciepła. Wykonanie kroków opisanych na tym blogu możesz upewnić się, że wybierzesz odpowiedni wymiennik ciepła dla swoich potrzeb.
Jeśli jesteś na rynku wymiennika ciepła skorupy i rur, jesteśmy tutaj, aby pomóc. Nasz zespół ekspertów może pomóc Ci w dobrym rozmiarowi i wyborze najbardziej odpowiedniego wymiennika ciepła do aplikacji. Skontaktuj się z nami, aby rozpocząć dyskusję na temat zamówień i znaleźć najlepsze rozwiązanie dla twoich potrzeb transferu ciepła.
Odniesienia
- Incropera, FP i DeWitt, DP (2002). Podstawy przenoszenia ciepła i masy. John Wiley & Sons.
- Holman, JP (2002). Przenoszenie ciepła. McGraw - Hill.
- Kern, DQ (1950). Przetwarzanie przenoszenia ciepła. McGraw - Hill.
