Wybór odpowiedniego rozmiaru metodowego wymiennika ciepła ma kluczowe znaczenie dla zapewnienia optymalnej wydajności i wydajności w różnych zastosowaniach przemysłowych i komercyjnych. Jako dostawcaMetalowe wymienniki ciepła, Widziałem z pierwszej ręki, w jaki sposób niewłaściwy rozmiar może prowadzić do nieefektywności, zwiększonych kosztów, a nawet awarii systemu. W tym poście na blogu podzielę się wskazówkami, jak wybrać odpowiedni rozmiar dla swoich konkretnych potrzeb.
Zrozumienie podstaw
Zanim zagłębimy się w proces selekcji, szybko przejrzyjmy, czym jest metalowy wymiennik ciepła i jak działa. AMetalowy wymiennik ciepłaSkłada się z serii cienkich metalowych płyt, które są ułożone razem i uszczelnione wokół krawędzi. Płytki te tworzą kanały dla dwóch płynów, umożliwiając przenoszenie ciepła z jednego płynu do drugiego bez mieszania dwóch płynów.
Wydajność wymiennika ciepła zależy od kilku czynników, w tym pola powierzchni płyt, natężenie przepływu płynów, różnicy temperatury między płynami i przewodności cieplnej materiału płytki. Wybierając odpowiedni rozmiar, musisz rozważyć wszystkie te czynniki, aby upewnić się, że wymiennik ciepła może obsłużyć wymagane obciążenie ciepła.
Określ wymagania dotyczące transferu ciepła
Pierwszym krokiem w wyborze odpowiedniego rozmiaru wymiennika ciepła metalowego płyty jest określenie wymagań dotyczących transferu ciepła w aplikacji. Obejmuje to obliczenie ilości ciepła, które należy przenieść z jednego płynu na drugi. Możesz to zrobić, używając następującej formuły:
[Q = m \ times c_p \ times \ delta t]
Gdzie:
- (Q) to szybkość transferu ciepła (w watach lub BTU na godzinę)
- (m) to masowy przepływ płynu (w kg/s lub funt/h)
- (C_P) to właściwa pojemność cieplna płynu (w J/kg · K lub BTU/LB · ° F)
- (\ Delta t) to różnica temperatury między wlotem i wylotem płynu (w k lub ° f)
Załóżmy na przykład, że masz proces, w którym musisz schłodzić płyn od 80 ° C do 30 ° C. Masowa szybkość przepływu płynu wynosi 5 kg/s, a właściwa pojemność cieplna płynu wynosi 4000 J/kg · k. Korzystając z powyższego wzoru, możemy obliczyć szybkość transferu ciepła w następujący sposób:
[Q = 5 \ text {kg/s} \ Times 4000 \ text {j/kg · k} \ times (80–30) \ text {k} = 1 000 000 \ text {j/s} = 1000 \ text {kw}]
Po obliczeniu szybkości transferu ciepła należy wziąć pod uwagę wszelkie dodatkowe czynniki, które mogą wpływać na proces przenoszenia ciepła, takie jak zanieczyszczenie, spadek ciśnienia i rodzaj stosowanych płynów.
Rozważ prędkości przepływu
Oprócz wymagań dotyczących przenoszenia ciepła należy również wziąć pod uwagę prędkości przepływu płynów. Szybkość przepływu płynu wpływa na prędkość, z jaką przepływa przez wymiennik ciepła, co z kolei wpływa na współczynnik przenoszenia ciepła. Wyższe natężenie przepływu generalnie powoduje wyższy współczynnik przenoszenia ciepła, ale zwiększa również spadek ciśnienia na wymiennik ciepła.
Musisz znaleźć równowagę między natężeniem przepływu a spadkiem ciśnienia, aby upewnić się, że wymiennik ciepła działa wydajnie. Wymagania dotyczące natężenia przepływu będą zależeć od konkretnego zastosowania i charakterystyki stosowanych płynów. W niektórych przypadkach może być konieczne skonsultowanie się z ekspertem od dynamiki płynów w celu ustalenia optymalnych prędkości przepływu.
Oceń dostępną przestrzeń
Kolejnym ważnym czynnikiem, który należy wziąć pod uwagę przy wyborze odpowiedniego rozmiaru wymiennika ciepła metalowego płyty, jest dostępna przestrzeń. Metalowe wymienniki ciepła są dostępne w różnych rozmiarach i konfiguracjach i musisz wybrać taki, który może zmieścić się w dostępnej przestrzeni w Twoim obiekcie.
Należy również wziąć pod uwagę wymagania instalacyjne, takie jak potrzeba dostępu do konserwacji i czyszczenia. Niektóre wymienniki ciepła mogą wymagać więcej miejsca na instalację i konserwację niż inne, dlatego ważne jest, aby planować z wyprzedzeniem i upewnić się, że masz wystarczająco dużo miejsca.
Wybierz prawy materiał płyty
Wybór materiału płytowego jest również ważnym czynnikiem przy wyborze wymiennika ciepła metalowego płyty. Różne materiały płytowe mają różne przewodność cieplną, odporność na korozję i właściwości mechaniczne. Najczęstsze materiały płytowe stosowane w metalowych wymiennikach ciepła obejmują stal nierdzewna, tytan i aluminium.
Stal nierdzewna jest popularnym wyborem, ponieważ jest odporna na korozję, ma dobrą przewodność cieplną i jest stosunkowo niedroga. Tytan jest droższy, ale oferuje doskonałą odporność na korozję, dzięki czemu nadaje się do zastosowań, w których płyny są wysoce żrące. Aluminium jest lekkie i ma dobrą przewodność cieplną, ale nie jest tak odporna na korozję jak stal nierdzewna lub tytan.
Musisz wybrać materiał płytki na podstawie określonych wymagań aplikacji, takich jak rodzaj używanych płynów, temperatura i ciśnienie robocze oraz oczekiwany okres usług wymiennika ciepła.
Rozważ rodzaj wymiennika ciepła
Dostępnych jest kilka rodzajów metalowych wymienników ciepła, w tymTalerz i rama wymienniki ciepłaIWymienniki ciepła typu płytki. Każdy typ ma swoje zalety i wady i musisz wybrać ten, który najlepiej nadaje się do Twojej aplikacji.

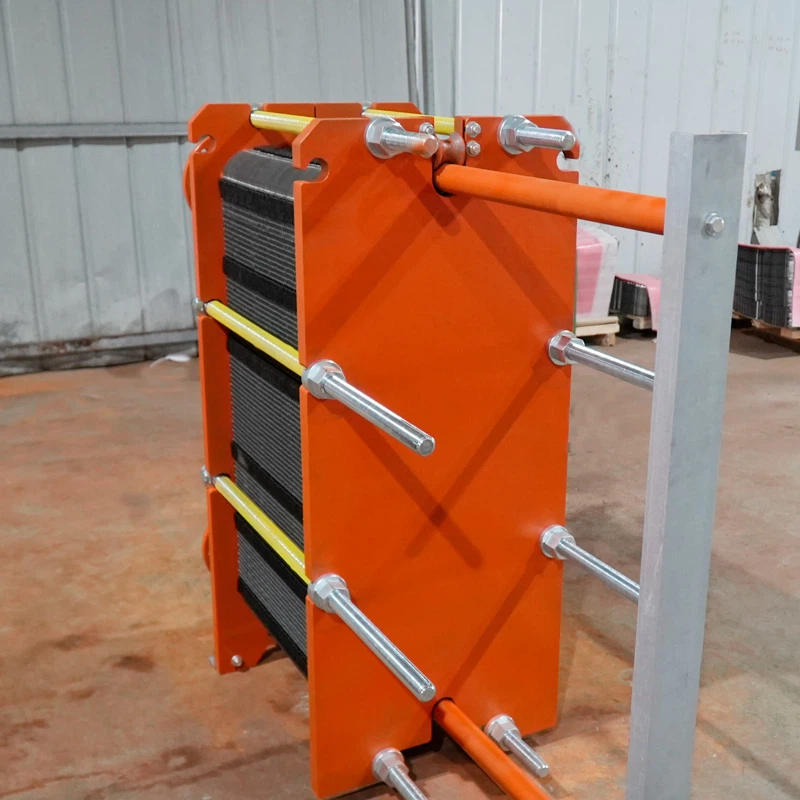

Wymienniki ciepła płyt i ramki są najczęstszym typem i składają się z serii płyt, które są trzymane razem przez ramę. Są łatwe do zainstalowania, utrzymania i czyszczenia, i można je łatwo zmodyfikować, aby uwzględnić zmiany wymagań dotyczących transferu ciepła. Z drugiej strony wymienniki ciepła typu płytki są bardziej kompaktowe i mają wyższą wydajność przenoszenia ciepła, ale są trudniejsze do czyszczenia i utrzymania.
Skonsultuj się z ekspertem
Wybór odpowiedniego rozmiaru metalowego wymiennika ciepła może być złożonym procesem i często dobrym pomysłem jest skonsultowanie się z ekspertem. Jako dostawcaMetalowe wymienniki ciepła, mamy wiedzę i doświadczenie, które pomogą Ci wybrać odpowiedni rozmiar i rodzaj wymiennika ciepła dla twoich potrzeb.
Możemy również dostarczyć szczegółowe specyfikacje techniczne, dane dotyczące wydajności i instrukcje instalacji, aby upewnić się, że wymiennik ciepła działa wydajnie i niezawodnie. Jeśli masz jakieś pytania lub potrzebujesz dalszej pomocy, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci dokonać właściwego wyboru i zapewnić sukces twojego projektu.
Wniosek
Wybór odpowiedniego rozmiaru wymiennika ciepła metalowego jest niezbędny do zapewnienia optymalnej wydajności i wydajności w zastosowaniu przemysłowym lub komercyjnym. Rozważając wymagania dotyczące przenoszenia ciepła, prędkości przepływu, dostępnej przestrzeni, materiału płytowego i rodzaju wymiennika ciepła, możesz wybrać odpowiedni rozmiar i rodzaj wymiennika ciepła dla swoich potrzeb.
Jeśli znajdujesz się na rynku metalowego wymiennika ciepła, zachęcam do skontaktowania się z nami. Jesteśmy zaufanym dostawcą wysokiej jakościMetalowe wymienniki ciepłai może pomóc Ci znaleźć idealne rozwiązanie dla Twojej aplikacji. Skontaktuj się z nami już dziś, aby rozpocząć rozmowę i zrobić pierwszy krok w kierunku bardziej wydajnego i niezawodnego systemu transferu ciepła.
Odniesienia
- Incropera, FP, DeWitt, DP, Bergman, TL i Lavine, AS (2019). Podstawy przenoszenia ciepła i masy. Wiley.
- Shah, RK i Sekulic, DP (2003). Podstawy projektowania wymiennika ciepła. Wiley-Interterscience.
