Hej! Jako dostawca lutowanych płyt wymienników ciepła często pytają mnie o to, jak wybrać odpowiednią liczbę płyt dla tych fajnych urządzeń. Jest to kluczowe pytanie, ponieważ właściwa liczba płyt może mieć ogromny wpływ na wydajność i wydajność wymiennika ciepła. Zanurzmy się w ten temat i rozbij go krok po kroku.
Zrozumienie podstaw lutowanych płyt wymienników ciepła
Po pierwsze, szybko omówmy, jaki jest lutowany wymiennik ciepła. Te wymienniki ciepła składają się z serii falowanych metalowych płyt, które są razem lutowane. Płytki tworzą serię kanałów, w których dwa płyny (zwykle gorący i zimny płyn) przepływają w przeciwnych kierunkach, umożliwiając przeniesienie ciepła z gorącego płynu do zimnego.

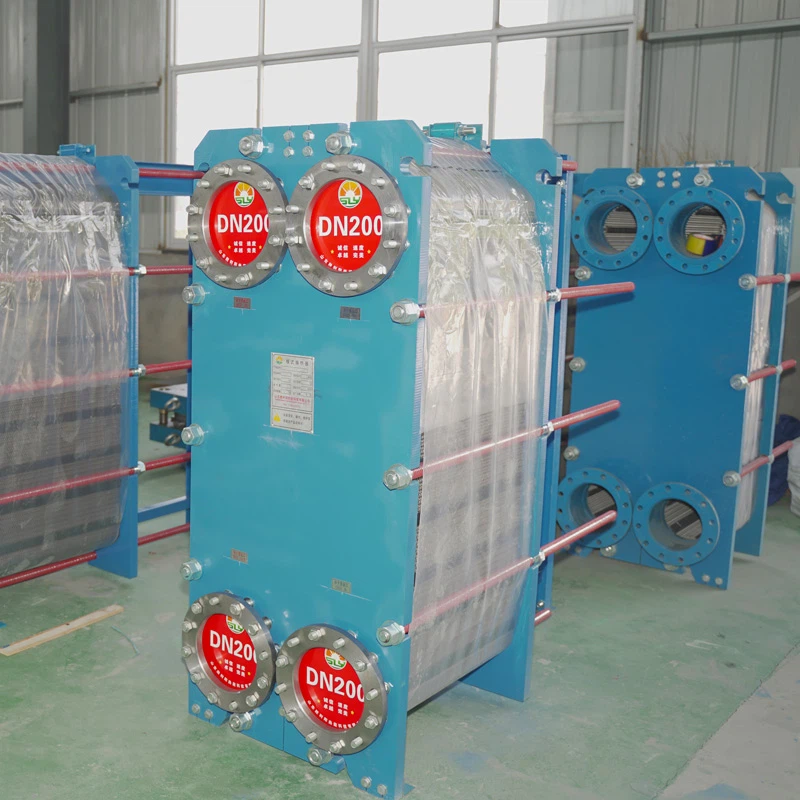

Zory na płytkach zwiększają powierzchnię dostępną do przenoszenia ciepła, co sprawia, że lutowane wymienniki ciepła płyt są wysoce wydajne. Są również kompaktowe, co oznacza, że zajmują mniej miejsca w porównaniu z innymi rodzajami wymienników ciepła. Możesz dowiedzieć się więcej o nich na naszychBrazed Plate Wymiennik ciepłastrona.
Dlaczego liczba płyt ma znaczenie
Liczba płyt w lutowanym wymienniku ciepła bezpośrednio wpływa na jego pojemność przenoszenia ciepła i spadek ciśnienia. Jeśli masz zbyt mało płyt, wymiennik ciepła nie będzie w stanie przenieść wystarczającej ilości ciepła, a system nie będzie działał tak wydajnie, jak powinien. Z drugiej strony, jeśli masz zbyt wiele płyt, skończysz z wyższym spadkiem ciśnienia, co oznacza, że twoje pompy będą musiały ciężko pracować, aby przenieść płyny przez wymiennik ciepła. Może to prowadzić do zwiększonego zużycia energii i kosztów operacyjnych.
Czynniki, które należy wziąć pod uwagę przy wyborze liczby płyt
1. Wymagania dotyczące transferu ciepła
Pierwszą rzeczą, którą musisz rozważyć, jest to, ile ciepła musisz przenieść. Jest to zwykle mierzone w kilowatach (KW) lub brytyjskich jednostkach termicznych na godzinę (BTU/HR). Aby określić wymagania dotyczące transferu ciepła, musisz znać prędkości przepływu, temperatury wlotu i wylotu oraz właściwości cieplnych płynów gorących i zimnych.
Załóżmy, że używasz lutowanego wymiennika ciepła do ogrzewania wody do domowego systemu gorącej wody. Musisz wiedzieć, ile wody chcesz podgrzewać, temperaturę początkową wody i pożądaną temperaturę końcową. Po uzyskaniu tych informacji możesz obliczyć ilość ciepła, które należy przenieść za pomocą następującego wzoru:
$ Q = m \ times c_p \ times \ delta t $
Gdzie:
- $ Q $ to stawka transferu ciepła (KW lub BTU/HR)
- $ m $ to masowy przepływ płynu (kg/s lub funt/h)
- $ C_P $ to właściwa pojemność cieplna płynu (kJ/kg ° C lub BTU/LB ° F)
- $ \ Delta t $ to różnica temperatury między wlotem a wylotem płynu (° C lub ° F)
Po obliczeniu szybkości transferu ciepła możesz go użyć do określenia liczby potrzebnych płyt. Ogólnie rzecz biorąc, im więcej ciepła musisz przenieść, tym więcej płyt będziesz potrzebować.
2. Właściwości płynów
Właściwości płynów, których używasz w wymienniku ciepła, również odgrywają rolę w określaniu liczby płyt. Na przykład płyny o wyższych lepkościach będą wymagały większej liczby płyt, aby osiągnąć tę samą szybkość przenoszenia ciepła, co mniej lepkie płyny. Wynika to z faktu, że lepkie płyny mają trudniejszy czas przepływającego przez kanały między płytkami, co może zmniejszyć współczynnik transferu ciepła.
Musisz także wziąć pod uwagę korozję płynów. Jeśli używasz płynu korozyjnego, musisz wybrać lutowany wymiennik ciepła, który jest wykonany z materiału, który może wytrzymać korozję. OferujemyKwasowe wymienniki ciepłaktóre zostały zaprojektowane do obsługi płynów korozyjnych.
3. spadek ciśnienia
Jak wspomniałem wcześniej, liczba płyt wpływa na spadek ciśnienia na wymiennik ciepła. Wyższa liczba płyt spowoduje większy spadek ciśnienia, co oznacza, że twoje pompy będą musiały ciężko pracować, aby przenieść płyny przez wymiennik ciepła. Musisz znaleźć równowagę między pojemnością wymiany ciepła a spadkiem ciśnienia.
Większość producentów zapewnia krzywe spadku ciśnienia dla swoich lutowanych płyt wymienników ciepła. Krzywe te pokazują związek między natężeniem przepływu a spadkiem ciśnienia dla różnej liczby płyt. Możesz użyć tych krzywych, aby wybrać liczbę płyt, które zapewnią pożądaną szybkość transferu ciepła, jednocześnie utrzymując spadek ciśnienia w dopuszczalnym zakresie.
4. Ograniczenia przestrzeni
W niektórych przypadkach możesz mieć ograniczoną przestrzeń dla wymiennika ciepła. W takim przypadku musisz wybrać lutowany wymiennik ciepła z odpowiednią liczbą płyt, które mogą zmieścić się w dostępnej przestrzeni. Brazowane wymienniki ciepła są znane z kompaktowej konstrukcji, ale nadal musisz upewnić się, że masz wystarczająco dużo miejsca na połączenia wlotowe i wylotowe, a także każdy dostęp do konserwacji.
Obliczanie liczby płyt
Po rozważeniu wszystkich powyższych czynników możesz zacząć obliczać liczbę płyt potrzebnych do lutowanego wymiennika ciepła. Istnieje kilka różnych metod, które można do tego użyć, ale jedną z najczęstszych jest metoda logarytmicznej średniej różnicy temperatury (LMTD).
Metoda LMTD obejmuje obliczenie średniej różnicy temperatury logarytmicznej między płynami gorącymi i zimnymi, a także ogólny współczynnik przenoszenia ciepła wymiennika ciepła. Po uzyskaniu tych wartości możesz użyć następującego wzoru do obliczenia liczby płyt:
$ N = \ frac {q} {u \ times a \ times lmtd} $
Gdzie:
- $ N $ to liczba płyt
- $ Q $ to stawka transferu ciepła (KW lub BTU/HR)
- $ U $ to ogólny współczynnik transferu ciepła (kW/m² ° C lub BTU/HR ft² ° F)
- $ A $ to powierzchnia jednej płyty (m² lub ft²)
- $ Lmtd $ jest logarytmiczną średnią różnicą temperatury (° C lub ° F)
Obliczanie ogólnego współczynnika przenoszenia ciepła i LMTD może być nieco złożone, więc często najlepiej jest skonsultować się z ekspertem w zakresie wymiennika ciepła lub korzystać z oprogramowania zaprojektowanego do tego celu.
Inne rozważania
Oprócz wspomnianych wyżej czynników, należy pamiętać o kilku innych rzeczach przy wyborze liczby płyt dla lutowanego wymiennika ciepła.
1. Przyszłe rozszerzenie
Jeśli uważasz, że w przyszłości może być konieczne zwiększenie pojemności przenoszenia ciepła systemu, dobrym pomysłem jest wybranie lutowanego wymiennika ciepła z kilkoma dodatkowymi płytami. Zapewni to pewną elastyczność i pozwoli ci dokonywać regulacji bez konieczności wymiany całego wymiennika ciepła.
2. Konserwacja
Brazowane wymienniki ciepła są stosunkowo łatwe w utrzymaniu, ale nadal musisz upewnić się, że możesz uzyskać dostęp do wszystkich płyt do czyszczenia i kontroli. Jeśli masz dużą liczbę płyt, dokładne ich wyczyszczenie może być trudniejsze. Rozważ wymagania dotyczące konserwacji przy wyborze liczby płyt.
Wniosek
Wybór odpowiedniej liczby płyt dla lutowanego wymiennika ciepła jest kluczowym krokiem w zapewnieniu wydajnego i niezawodnego działania systemu. Rozważając takie czynniki, jak wymagania dotyczące transferu ciepła, właściwości płynów, spadek ciśnienia i ograniczenia przestrzeni, możesz podjąć świadomą decyzję.

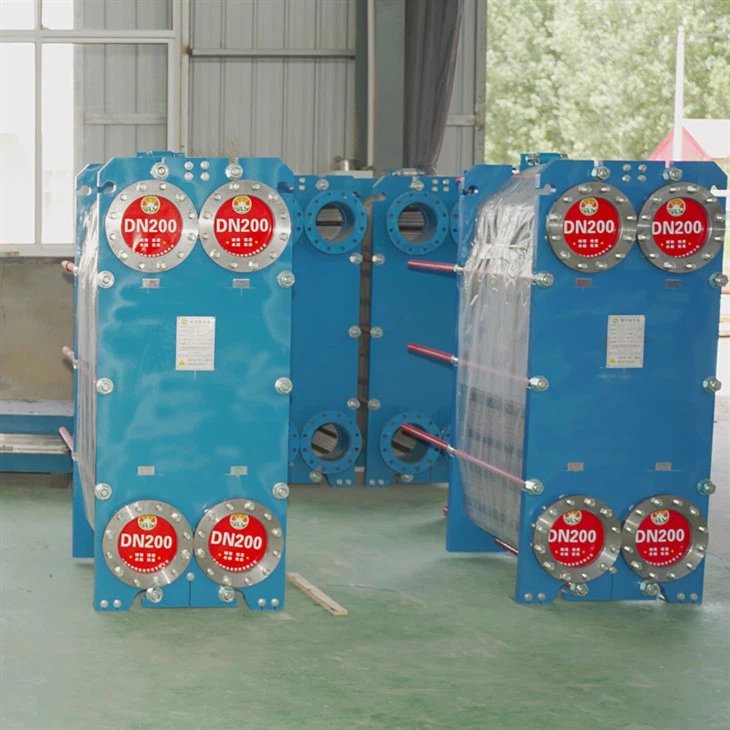

Jeśli nadal nie masz pewności, ile płyt potrzebujesz do aplikacji, nie wahaj się skontaktować się z nami. Jako lutowany dostawca wymiennika ciepła mamy wiedzę i doświadczenie, które pomogą Ci wybrać odpowiedni wymiennik ciepła dla Twoich potrzeb. Oferujemy równieżWymienniki ciepła płytki uszczelkiJeśli szukasz opcji alternatywnej.
Skontaktuj się z nami już dziś, aby omówić swoje wymagania i uzyskać wycenę. Jesteśmy tutaj, aby pomóc Ci znaleźć idealne rozwiązanie dla twoich potrzeb transferu ciepła.
Odniesienia
- Incropera, FP, DeWitt, DP, Bergman, TL i Lavine, AS (2007). Podstawy przenoszenia ciepła i masy. Wiley.
- Shah, RK i Sekulic, DP (2003). Podstawy projektowania wymiennika ciepła. Wiley.
