Jako doświadczony dostawca rurowych wymienników ciepła byłem świadkiem na własne oczy, jak kluczową rolę odgrywa orientacja rur w określaniu wydajności tych kluczowych komponentów przemysłowych. Na tym blogu zagłębię się w zawiłą zależność między orientacją rur a wydajnością wymiennika ciepła, badając, w jaki sposób różne orientacje mogą wpływać na wydajność, szybkość wymiany ciepła i ogólną efektywność operacyjną.
Zrozumienie wymienników ciepła z rurami płaszczowymi
Zanim zagłębimy się w szczegóły orientacji rur, przyjrzyjmy się pokrótce podstawowym zasadom działania wymienników ciepła z rurami płaszczowymi. Urządzenia te są szeroko stosowane w różnych gałęziach przemysłu, w tym w przetwórstwie chemicznym, wytwarzaniu energii i systemach HVAC, do przenoszenia ciepła między dwoma płynami. Podstawowa konstrukcja składa się z płaszcza (dużego zbiornika zewnętrznego) i wiązki rur (mniejszych rur) umieszczonych w płaszczu. Jeden płyn przepływa przez rurki, a drugi przez płaszcz, umożliwiając przenoszenie ciepła z gorącego płynu do zimnego płynu przez ścianki rurki.
Rodzaje orientacji rur
Istnieje kilka typowych orientacji rur stosowanych w wymiennikach ciepła z rurami płaszczowymi, a każda z nich ma swoje własne unikalne cechy i zalety. Do najpopularniejszych orientacji należą:
- Przepływ równoległy:W konfiguracji przepływu równoległego płyny zarówno po stronie rury, jak i po stronie płaszcza przepływają w tym samym kierunku. Ta orientacja jest stosunkowo prosta i łatwa do zaprojektowania, ale generalnie skutkuje niższym ogólnym współczynnikiem przenikania ciepła w porównaniu z innymi orientacjami.
- Przepływ przeciwny: Przeciwprądowy wymiennik ciepła płaszczowo-rurowyW konfiguracji przepływu przeciwnego płyny po stronie rury i po stronie płaszcza przepływają w przeciwnych kierunkach. Taka orientacja zapewnia najwyższą możliwą różnicę temperatur pomiędzy dwoma płynami na całej długości wymiennika ciepła, co skutkuje bardziej wydajnym procesem wymiany ciepła i wyższą całkowitą szybkością wymiany ciepła.
- Przepływ krzyżowy:W konfiguracji przepływu krzyżowego płyny po stronie rury i po stronie płaszcza przepływają prostopadle do siebie. Ta orientacja jest powszechnie stosowana w zastosowaniach, w których przestrzeń jest ograniczona lub gdy wymagany jest wysoki stopień mieszania. Wymienniki ciepła o przepływie krzyżowym mogą zapewnić dobrą równowagę pomiędzy wydajnością wymiany ciepła a zwartością.
Wpływ orientacji rury na efektywność wymiany ciepła
Ułożenie rur w wymienniku płaszczowo-rurowym ma istotny wpływ na efektywność wymiany ciepła w urządzeniu. Jak wspomniano wcześniej, konfiguracje z przepływem przeciwprądowym zazwyczaj zapewniają najwyższe szybkości wymiany ciepła ze względu na dużą różnicę temperatur utrzymywaną pomiędzy dwoma płynami na całej długości wymiennika ciepła. Powoduje to bardziej efektywne przekazywanie ciepła z gorącego płynu do zimnego płynu, zmniejszając całkowite zużycie energii przez system.
Natomiast konfiguracje z przepływem równoległym mają zwykle niższe szybkości wymiany ciepła, ponieważ różnica temperatur pomiędzy dwoma płynami maleje wzdłuż długości wymiennika ciepła. Może to prowadzić do mniej efektywnego przekazywania ciepła i wyższych kosztów energii.
Konfiguracje z przepływem krzyżowym stanowią kompromis pomiędzy nimi, zapewniając umiarkowaną szybkość wymiany ciepła, a jednocześnie umożliwiając bardziej zwartą konstrukcję. Jednakże na efektywność wymiany ciepła w wymiennikach ciepła o przepływie krzyżowym mogą wpływać takie czynniki, jak natężenie przepływu i rozkład płynów, a także geometria rur i płaszcza.
Wpływ orientacji rurki na spadek ciśnienia
Oprócz wydajności wymiany ciepła, orientacja rur w wymienniku ciepła z rurą płaszczową może również wpływać na spadek ciśnienia w urządzeniu. Spadek ciśnienia jest ważnym czynnikiem przy projektowaniu wymiennika ciepła, ponieważ może mieć wpływ na zużycie energii przez system i ogólną wydajność wymiennika ciepła.
Konfiguracje z przepływem przeciwprądowym charakteryzują się zazwyczaj większym spadkiem ciśnienia w porównaniu z konfiguracjami z przepływem równoległym ze względu na bardziej złożoną ścieżkę przepływu płynów. Dzieje się tak dlatego, że płyny muszą płynąć w przeciwnych kierunkach, co może powodować większy opór i turbulencje w systemie. Jednakże większy spadek ciśnienia w przeciwprądowych wymiennikach ciepła można zrekompensować zwiększoną wydajnością wymiany ciepła, co skutkuje ogólnie bardziej energooszczędnym systemem.
Konfiguracje z przepływem równoległym charakteryzują się zazwyczaj niższym spadkiem ciśnienia, ponieważ płyny przepływają w tym samym kierunku, co powoduje mniejszy opór i turbulencje w systemie. Może to skutkować niższym zużyciem energii i bardziej opłacalną pracą.
Konfiguracje z przepływem krzyżowym mogą charakteryzować się zmiennym spadkiem ciśnienia w zależności od konkretnej konstrukcji wymiennika ciepła. Ogólnie rzecz biorąc, wymienniki ciepła z przepływem krzyżowym charakteryzują się umiarkowanym spadkiem ciśnienia w porównaniu z konfiguracjami z przepływem przeciwprądowym i przepływem równoległym.
Wpływ orientacji rur na zarastanie i konserwację
Orientacja rur w płaszczowo-rurowym wymienniku ciepła może również wpływać na wymagania dotyczące zanieczyszczenia i konserwacji urządzenia. Zanieczyszczenie odnosi się do gromadzenia się osadów na powierzchniach rur i płaszcza, co może zmniejszyć wydajność wymiany ciepła wymiennika ciepła i zwiększyć spadek ciśnienia w urządzeniu.
Konfiguracje z przepływem przeciwprądowym są na ogół bardziej podatne na zabrudzenie w porównaniu z konfiguracjami z przepływem równoległym, ponieważ wyższa różnica temperatur pomiędzy dwoma płynami może sprzyjać tworzeniu się osadów na powierzchniach rur. Jednakże przeciwprądowe wymienniki ciepła można zaprojektować z takimi funkcjami, jak wyjmowane wiązki rur i otwory czyszczące, aby ułatwić konserwację i zmniejszyć wpływ zanieczyszczeń.
Konfiguracje z przepływem równoległym są mniej podatne na zabrudzenie, ponieważ niższa różnica temperatur pomiędzy dwoma płynami zmniejsza prawdopodobieństwo tworzenia się osadów. Może to skutkować dłuższą żywotnością wymiennika ciepła i niższymi kosztami konserwacji.
Konfiguracje z przepływem krzyżowym mogą charakteryzować się zmiennym stopniem zanieczyszczania w zależności od konkretnej konstrukcji wymiennika ciepła i charakterystyki przetwarzanych płynów. Ogólnie rzecz biorąc, wymienniki ciepła o przepływie krzyżowym można zaprojektować tak, aby zminimalizować zanieczyszczenie poprzez zastosowanie odpowiednich materiałów i obróbki powierzchni, a także poprzez wdrożenie procedur regularnej konserwacji i czyszczenia.
Wybór właściwej orientacji rury
Wybierając orientację rury płaszczowo-rurowego wymiennika ciepła, ważne jest, aby wziąć pod uwagę wiele czynników, w tym specyficzne wymagania aplikacji, charakterystykę przetwarzanych płynów oraz dostępną przestrzeń i budżet. Oto kilka kluczowych kwestii, o których warto pamiętać:
- Wydajność wymiany ciepła:Jeśli priorytetem jest maksymalizacja wydajności wymiany ciepła, najlepszym wyborem jest konfiguracja z przepływem przeciwprądowym. Jednakże ważne jest, aby zrównoważyć zwiększoną wydajność wymiany ciepła z możliwością większego spadku ciśnienia i zanieczyszczenia.
- Spadek ciśnienia:Jeżeli priorytetem jest minimalizacja spadku ciśnienia, bardziej odpowiednia może być konfiguracja przepływu równoległego. Należy jednak pamiętać, że konfiguracje z przepływem równoległym mają zazwyczaj niższą wydajność wymiany ciepła w porównaniu z konfiguracjami z przepływem przeciwprądowym.
- Zanieczyszczanie i konserwacja:Jeśli problemem jest zanieczyszczenie, ważne jest, aby wybrać taką orientację rurki, która minimalizuje prawdopodobieństwo tworzenia się osadów. Konfiguracje z przepływem równoległym są generalnie mniej podatne na zabrudzenie w porównaniu z konfiguracjami z przepływem przeciwprądowym, ale wymienniki ciepła z przepływem przeciwprądowym można zaprojektować z funkcjami ułatwiającymi konserwację i zmniejszającymi wpływ zanieczyszczeń.
- Przestrzeń i budżet:Dostępna przestrzeń i budżet mogą również odgrywać rolę w wyborze orientacji tuby. Konfiguracje z przepływem krzyżowym są często stosowane w zastosowaniach, w których przestrzeń jest ograniczona lub gdy wymagany jest wysoki stopień mieszania, podczas gdy konfiguracje z przepływem przeciwprądowym i przepływem równoległym mogą być bardziej odpowiednie w zastosowaniach na większą skalę.
Wniosek
Podsumowując, orientacja rur w wymienniku płaszczowo-rurowym ma znaczący wpływ na wydajność urządzenia. Rozumiejąc różne typy orientacji rur oraz ich zalety i wady, można podjąć świadomą decyzję przy wyborze właściwej orientacji rur dla konkretnego zastosowania.

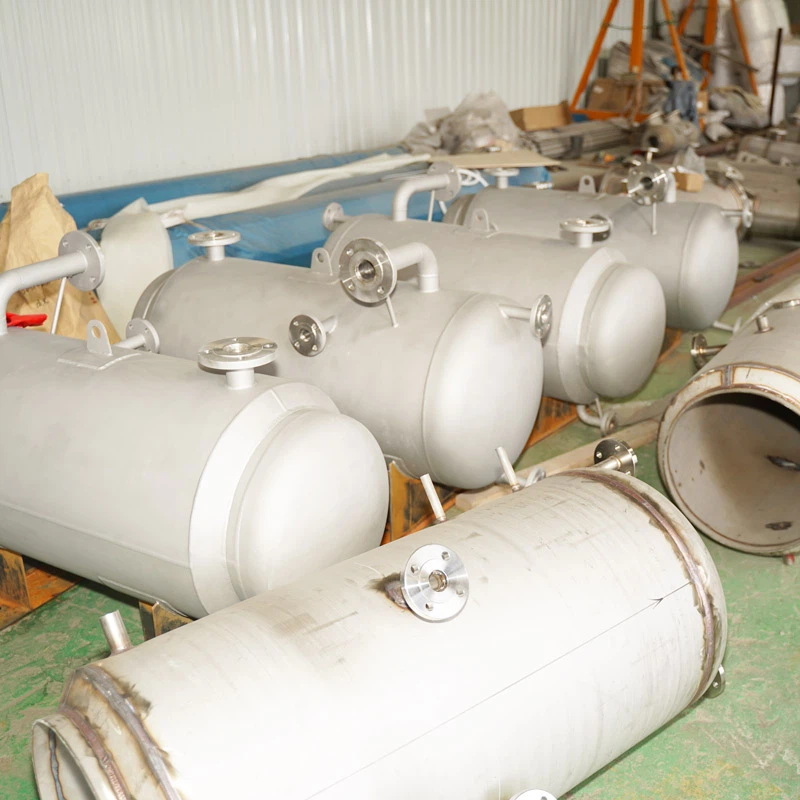

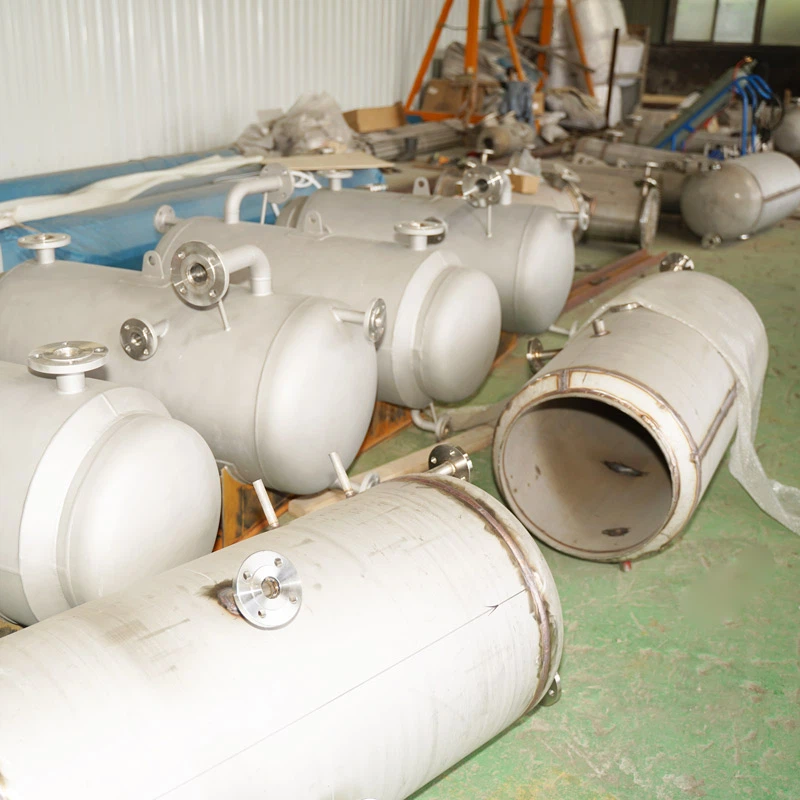

Jako zaufany dostawcaWymiennik ciepła z rurą płaszczową, w tymWymiennik ciepła z płaszczem i rurą ze stali węglowej, posiadamy wiedzę i doświadczenie, aby pomóc Ci zaprojektować i wybrać optymalny wymiennik ciepła dla Twoich potrzeb. Niezależnie od tego, czy potrzebujesz wysokowydajnego przeciwprądowego wymiennika ciepła, czy kompaktowego wymiennika ciepła z przepływem krzyżowym, możemy zapewnić Ci indywidualne rozwiązanie, które spełni Twoje specyficzne wymagania.
Jeśli chcesz dowiedzieć się więcej na temat naszych rurowych wymienników ciepła lub chciałbyś omówić swoje specyficzne potrzeby w zakresie zastosowań, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest do Twojej dyspozycji, aby odpowiedzieć na Twoje pytania i dostarczyć informacji potrzebnych do podjęcia świadomej decyzji.
Referencje
- Incropera, FP i DeWitt, DP (2002). Podstawy wymiany ciepła i masy. Wiley’a.
- Kern, DQ (1950). Proces przenoszenia ciepła. McGraw-Hill.
- Shah, RK i Sekulic, DP (2003). Podstawy projektowania wymienników ciepła. Wiley’a.
